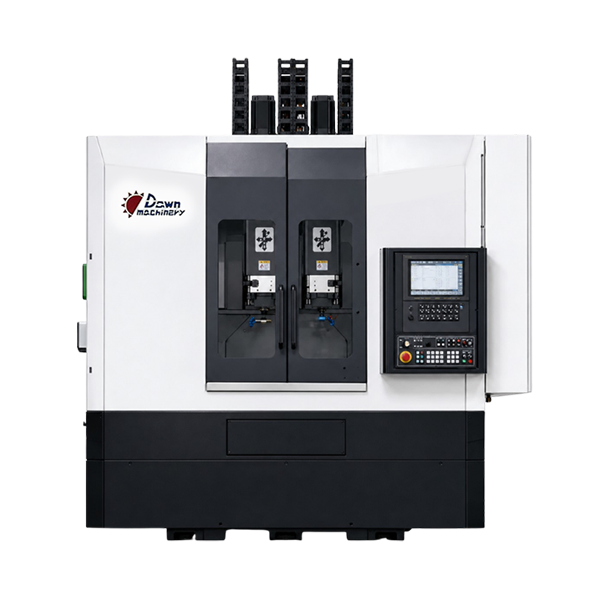

卡盤零件專用機

卡盤零件專用機

型號 | DN 系列

主軸距離軌道近，可得最大剛性。

產品洽詢
產品特點

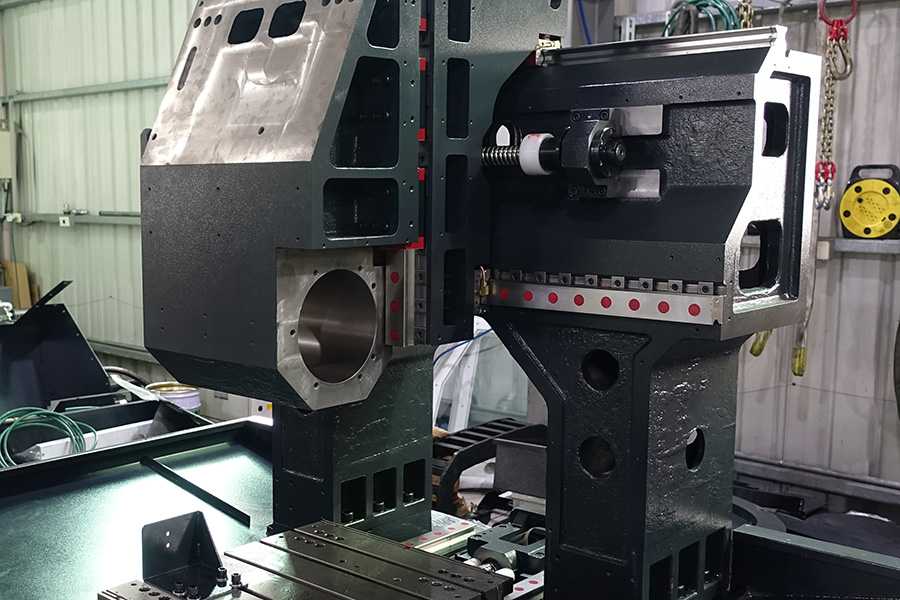

主軸距離軌道近，可得最大剛性。

卡盤零件專用機
+ 更多影片
產品規格
型號 Model DN-5620 油壓卡盤－本體
T 溝磨床 		DN-5700 油壓卡盤－中仁
T 溝磨床 		DN-5830 油壓卡盤－主爪
平面磨床 		DN-5860 油壓卡盤－主爪
斜 T 面磨床 		DN-5900 油壓卡盤－主爪
疏齒磨床
項目 Item DN-5620 DN-5700 DN-5830 DN-5860 DN-5900
機械名稱 Machine Name 油壓卡盤－本體
T 溝磨床		 油壓卡盤－中仁
T 溝磨床		 油壓卡盤－主爪
平面磨床		 油壓卡盤－主爪
斜 T 面磨床		 油壓卡盤－主爪
疏齒磨床
加工部件 Machining Part DN-5620 加工部件 DN-5700 加工部件 DN-5830 加工部件 DN-5860 加工部件 DN-5900 加工部件
加工範圍 Machining Range 10”～36” 本體 5”～36” 中仁 5”～36” 主爪 5”～36” 主爪 5”～36” 主爪
加工部位 Machining Area T 溝左右及上下 T 溝上下 平面及肩部 斜 T 面 疏齒
主軸數 Number of Spindles 雙主軸 單主軸 雙主軸 雙主軸 單主軸
主軸最高轉速 Max. Spindle Speed 12,000 / 24,000 RPM 40,000 RPM 6,000 RPM 40,000 / 6,000 RPM 2,000 RPM
砂輪尺寸 Grinding Wheel Size Ø22～Ø100 Ø16～Ø75 Ø305 mm Ø20 / Ø305 mm Ø510
控制器 CNC Controller 西門子 828D 西門子 828D 西門子 828D 西門子 828D —
操作介面 Operation Interface 觸控對話式 觸控對話式 觸控對話式 觸控對話式 觸控對話式
伺服軸數 Number of Servo Axes 4 軸伺服 3 軸伺服 4 軸伺服 4 軸伺服 3 軸伺服
機械重量 Machine Weight 5,000 kg 4,200 kg 4,500 kg 4,500 kg 5,000 kg
佔地面積 Floor Space 3.3 × 2.8 × 3.0 m 2.6 × 2.6 × 2.8 m 2.6 × 2.6 × 2.6 m 2.6 × 2.6 × 2.6 m 2.6 × 2.6 × 2.8 m
* 詳細技術參數請洽公司技術部門。
